雙向三級晶閘管測試方法
1 主題內容與適用范圍
本標準規定丁雙向三極晶閣管的換向電壓臨界上升率和通態浪涌電流的測試方法。雙向二二極晶閘管的一般也熱特性和額定值的測試方法及妥求應符合有關標準的規定。
本標準適用于雙向蘭極品陰管的測試。
2 引用標準
JB/T 7626 反向阻斷三極品閥管測試方法
3 校向電壓Ilfli 界上升率(dv/dt (c))
3. 1 方法1
適用于小電流雙向三極品陰管
3. 1. 1 目的
測量雙向三極晶閥管在不失控時能承受的換向電壓上升率，這適用于雙向品閥管施加電壓的兩個極性e
注z 在雙向品殉管的通常工作方式中.要求緊接通態電流之后轉接到相反極性的斷態.在通常適用直弦電壓電源的50 日z 或60Hz 交流相控應用中.該轉換發生在每一半用的零電流點上.這種轉換過程稱為換向，并由電壓的反向?qū)崿F(xiàn).當換向電壓在相反方向建立時，雙向晶閘管維持斷態的能力取決于E 器件工作溫度，電流皮向速率，缺向電壓的幅值和上升速率.
作為測試條件的電壓、咆流和溫度推薦選取雙向品悶管的最大額定值，受試雙向品閘管可用兩個極性的任一合適的觸發脈沖ü發。

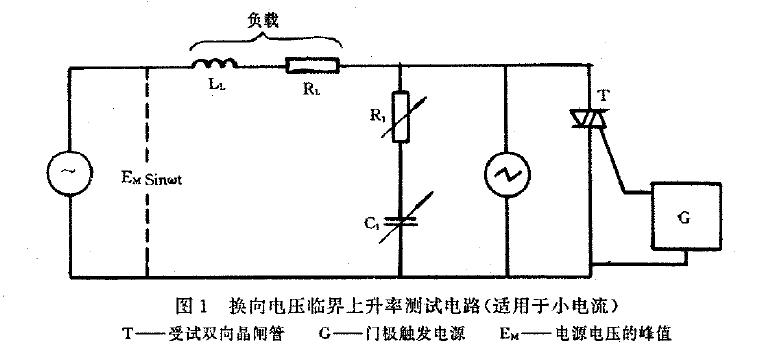

3. 1. 2 電路圖
測試咆路的電源是50Hz 的單相正弦波電源。整個測試電路的X/R 之比應大于或等于10 ，以使電源也壓和電流和位基本權差900
3. 1. 4 測試程序
施加的投向電壓t 升率(受試器件的斷態也壓〉基本上是指數式的并由調整孔和C ， f(Ij 變化。HI 與
受試器H 網捕并聯的示議器觀察該電壓議形，并確保器件不因過高的dv/dt 而觸發。

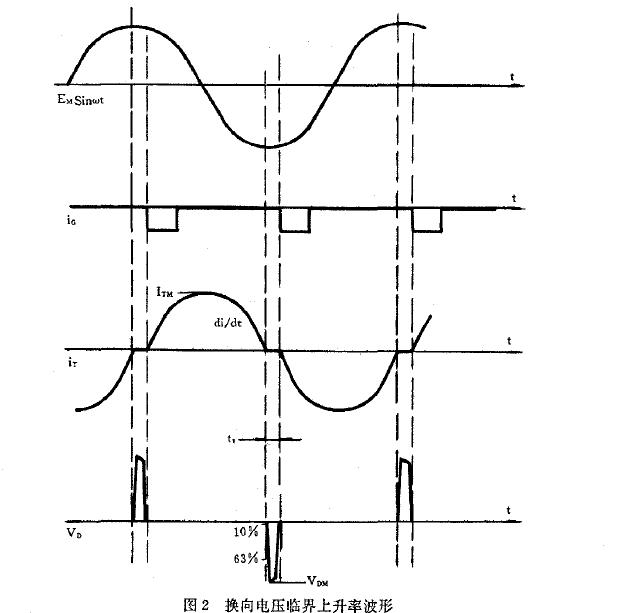

指數也壓jj是形所規定的dv/dt 值定義為在測試電壓波形上10% 與63% 網點連線的斜率(如歸2 [;Jf示λ 由于確定零屯壓出現的時間點困難，故用10% 電壓點代替零點.電壓的，也ì)IJ值應限制在如JI立的測試電壓峰值的10% 以內電流和電壓波形示于因2。
主口電流h 過零后. VO 上升到IJ VOM并在規定的斷態屯壓持續時間(t ， )內， VOM 不朝零方向降低，則受試器件試驗遞過.
在本測試方法中，電流反向速率(di/dt) 由電路所限制，因此，在換向期間對具有很快轉換能力的雙向品閘管，甚至當去掉幾和C，時，器件仍可以維持斷態.在這種情況下，施加電壓波形dv/dt 由雙向晶明智的電容和其它電路元件特別是也感器的分布電容所決定.
